空调两器加工设备

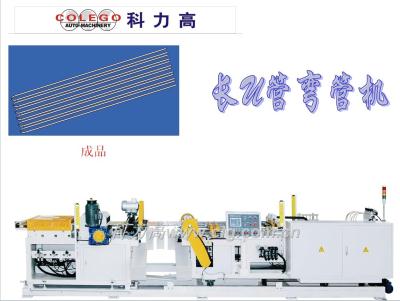

全自动长U弯管机

点击放大
公司名称: 中山市科力高自动化设备有限公司
产品名称: 全自动长U弯管机
产品型号: SR200MS
产品简介:

本设备也叫发卡管加工机,是用来加工生产空调行业使用的U形长铜管。

详细说明

用途Usage

  • 该设备有多组伺服盘管系统单独送料,采用AC伺服系统及可编程控制集中控制送料、校直、切断、弯曲、退料全过程,可根据客户生产工艺编程,人机界面采用触摸屏方式。可全自动生产。

特点 Features

  • 效率高:每根管单独采用AC伺服电机数控系统驱动送料,送料长度精确,一致性好。采用液压夹紧和折弯,折弯角度准确,设备运行平稳。
  • 操作简单:采用可编程控制集中控制,通过三菱触摸屏,实现参数的自动,运用友好中文操作界面,编程灵活方便,只需操作一个开关完成整个复杂折弯过程。
  • 性能稳定可靠:整机采用进口优质元器件,全机保护功能完善。
  • 适应性强:更换不同折弯模可满足多种产品的需要。

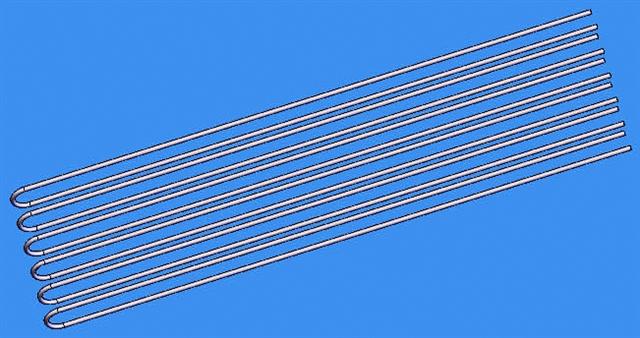

产成品 Finished-part

技术参数 technical specification

型号

HUZW-5

HUZW-7

使用铜管规格

Φ7(壁厚0.25-0.5mm

Φ7(壁厚0.25-0.5mm

Φ9.52(壁厚0.25-0.5mm

Φ9.52(壁厚0.25-0.5mm

弯曲中心距

Φ7(15.88-22mm)

Φ7(15.88-22mm)

Φ9.5219.05-25.4mm

Φ9.5219.05-25.4mm

弯曲长度

300-1300mm

300-2500mm

折弯铜管数

5

7

弯曲速度

26秒(每个循环)

?

U形中心距精度

±0.1mm

±0.1mm

弯曲部椭圆率

15%

15%

弯曲部减薄率

35%

35%

U管长度精度

±0.8mm

±0.8mm

U管两端长度精度

1.0mm

1.0mm

控制方式

手动、点动、自动

手动、点动、自动

矫直度

3mm

3mm

切削收口率

10%

10%

工作电压

AC380V

AC380V

气压范围

0.3-0.5Mpa

0.5-0.7Mpa

*其他可根据客户要求定制

?
