１．用途 Usage

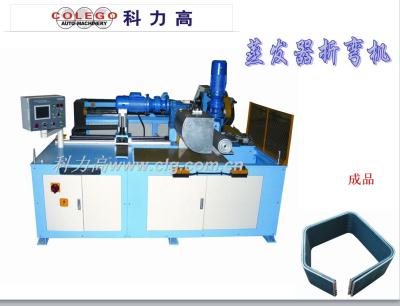

数控G(O)型蒸发器折弯机是空调机生产专用设备，用于将空调机蒸发器折弯成一定的角度（两种不同半径），以满足生产工艺的需要。本机是我公司自行研制开发的新一代成型机。该机采用进口元件、精工制作，具有自动化程度高、工作效率高、使用方便、运转平稳、性能可靠等优点。
2.特点 Features
l PLC控制，数码设定折弯角度、送料长度，具有自动化程度高、操作方便，只需一次操作便可完成工件成型；
l 折弯电机速度可调，动作平稳、速度快；
l 操作简单，方便，效率高；
l 随动小车使翅片受力合理、均匀，不倒片。
3.技术参数 technical specification
|
折弯半径 |
R78、R270 |
|
工件厚度 |
13-27mm |
|
工件最大宽度 |
500mm |
|
自动工作周期 |
40S |
|
折弯角度 |
0º-120º |
|
气压范围 |
0.3-0.5MPa |
|
电机总功率 |
5.5KW |
|
电源 |
三相四线(380V) |
|
外型尺寸 |
长X宽X高(2700x1700x1600)mm |
4．本机构造 This machine construct
l 折弯辊驱动部分
l 折弯辊部分
l 夹紧部分
l 平台部分
l 送料部分
l 定位部分
（点击可放大）
