详细说明

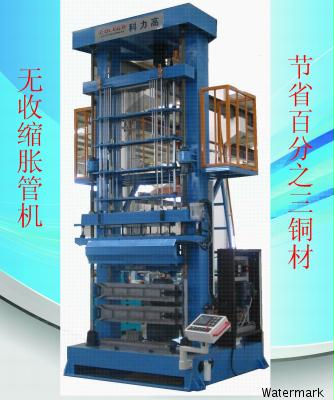

本设备为胀管机的升级产品，解决了原胀管机胀管时工件铜管收缩（3%~5%）的问题，节约了铜材，简化了工艺，是未来胀管机的方向性产品
用途Usage
- 本机是翅片式热交换器的胀接专用设备，一个工作循环内完成胀管、扩口及翻边的工艺过程。性能稳定、可靠，整机采用进口优质元器件，全机保护功能完善。
特点 Features
- 节省材料，工件胀大部分无材料长度收缩
- 效率高，每分钟胀管速度大于4米
- 模具更换方便快捷。
- 扩口，打杯，一次成型，加工速度快。
- 采用伺服电机调整加工件的高度，可以实现（1-4层之间）的自动调整，精度高。
- 采用三菱触摸屏，功能强大，画面清晰，操作方便。
技术参数 technical specification
|
型式(Model) |
立式(Vertical) |
卧式(horizontal) |
|
|
换热器规格 (Specification) |
常用铜管外径mm (Copper Tube Outside Diameter) |
Φ7、Φ7.94、Φ9.52、Φ16 |
Φ7、Φ7.94、Φ9.52、Φ12.7、Φ16 |
|
常用片厚（Thickness），mm |
12.7、19.05、21.65、22、25.4 |
12.7、19.05、21.65、22、25.4、32.91 |
|
|
长度(Length)，mm |
220～1000/1200/1600/2000/2500 |
250～3000 |
|
|
排数(Row) |
1～8 |
1～5 |
|
|
每排最多孔数（孔距25mm） Max Holes/row |
61 |
64 |
|
|
胀管速度 |
快速(High Speed)，m/min |
>4 |
>4 |
|
慢速(Low Speed)，m/min |
>0.7 |
>0.7 |
|
|
油泵电机功率(Motor Power of Oil pump)，kw |
11/15 |
11/15 |
|
