详细说明

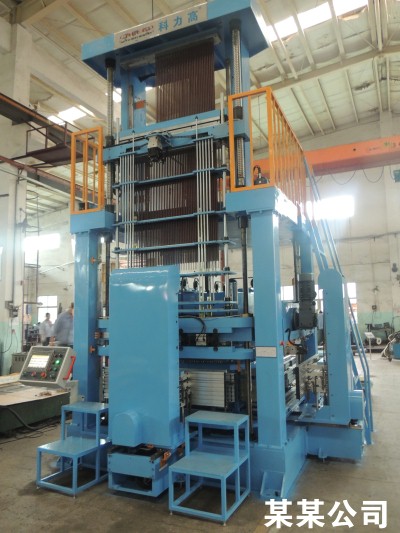

本设备为胀管机的升级产品,解决了原胀管机胀管时工件铜管收缩(3%~5%)的问题,节约了铜材,简化了工艺,是未来胀管机的方向性产品
用途Usage
- 本机是翅片式热交换器的胀接专用设备,一个工作循环内完成胀管、扩口及翻边的工艺过程。性能稳定、可靠,整机采用进口优质元器件,全机保护功能完善。
特点 Features
- 节省材料,工件胀大部分无材料长度收缩
- 效率高,每分钟胀管速度大于8米
- 转产更换方便快捷。
- 扩口,打杯,上下料,分四个工位,加工速度快。
- 采用伺服电机调整加工件的高度,可以实现(1-4层之间)的自动调整,精度高。
- 采用三菱触摸屏,功能强大,画面清晰,操作方便。
技术参数 technical specification
型式(Model) |
立式(Vertical) |
|
换热器规格 (Specification) |
常用铜管外径mm (Copper Tube Outside Diameter) |
Φ7、Φ7.94、Φ9.52、Φ16 |
常用片厚(Thickness),mm |
12.7、19.05、21.65、22、25.4 |
|
长度(Length),mm |
220~1000/1200/1600/2000/2500 |
|
排数(Row) |
1~8 |
|
每排最多孔数(孔距25mm) Max Holes/row |
61 |
|
胀管速度 |
快速(High Speed),m/min |
>4 |
慢速(Low Speed),m/min |
>0.7 |
|
油泵电机功率(Motor Power of Oil pump),kw |
11/15 |
